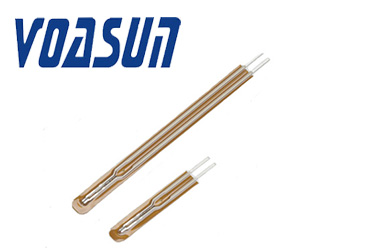

JT熱敏電阻·SEMITEC高精度、薄膜熱敏電阻

JT熱敏電阻是厚度僅有500μm的超薄型熱敏電阻，具有優良的絕緣性。它可以在有可能接觸到電極的環境中提供安全的服務。

在線咨詢規格書下載

產品詳情

我司是Semitec授權代理商，Semitec系列產品均有在售，需要了解價格、包裝數，交期以及產品資料請咨詢?cè)诰€客服！

形名

外形尺寸圖

應用領域

電池組、充電器、IT設備、移動設備，LCD表面溫度傳感器，高靈敏度傳感器

規格

形名	R₂₅^*1	R₂₅誤差	B常數^*2	熱放散定數 （mw/℃）	熱時定數 （s）^*3	額定功率（mW，at 25℃）	使用溫度范圍（℃）
103JT	10.0KΩ	±1%	3435k±1%	約0.7	約5	3.5	-50~125
104JT	100kΩ	±1%	4390k±1%	約0.7	約5	3.5	-50~125

^* 25℃零負荷電阻值
根據25℃和85℃下零負荷電阻值算出
靜止空氣中測定

可靠性

項目	實驗條件	判定標準
焊接耐熱性	260℃ 5s	△R，△B±1%
焊接性	245℃ 2s 助焊劑：松香25%，乙醇75%	焊接率90%以上
抗拉強度（引線）	1N 10s	△R，△B±1% 外觀
端子彎曲	2.5N，90° 各一次
自由落體	H=0.75m 3次（楓板上）
耐電壓	AC 100V 1min	小于1mA
絕緣阻抗	DC 100v	100MΩ以上
高溫	125℃ 1000h	△R，△B±1%
高溫高濕（通電）	40℃相對濕度90% 1000h DC 1mA
溫度循環（熱沖擊）	100個循環 -25℃（30min）→室溫（3min）→125℃（30min）→室溫（3min）

阻值/溫度特性

溫度（℃）	形名
溫度（℃）	103JT	104JT
-50	367.7	9584
-40	204.7	4572
-30	118.5	2282
-20	71.02	1191
-10	43.67	647.2
0	27.70	365.0
10	18.07	212.5
20	12.11	127.7
25	10.00	100.0
30	8.301	78.88
40	5.811	50.03
50	4.147	32.51
60	3.011	21.61
70	2.224	14.66
80	1.668	10.13
85	1.451	8.483
90	1.267	7.135
100	0.9753	5.111
110	0.7597	3.720
120	0.5981	2.746
125	0.5331	2.371
B_25/85	3435k	4390k

單位：kΩ
注意事項
1、按壓，壓住，緊固插入等安裝方式時，請與我們聯系
2、焊接時，150℃以上的高溫接觸到薄膜部的話，薄膜可能會溶掉
3、將引線彎曲時，確保在固定傳感器頭時不要對傳感器頭施加力（與傳感器之間最小距離：3mm）。此外確保將引線彎曲至距傳感器頭至少7mm處。
